开关电源实际上是由交流、直流、交流、直流改换的过程，是将220V交流电通过整流滤波后变成300V直流电，再通过开关变压器的储能电感、开关管将直流电压改换成多种电压等级的交流电压，再整流滤波后变成直流电压输出驱动负载正常作业。下图是一个开关电源，输出5V、12V、24V。

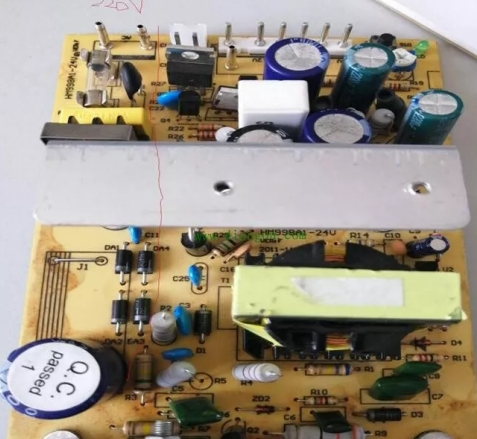

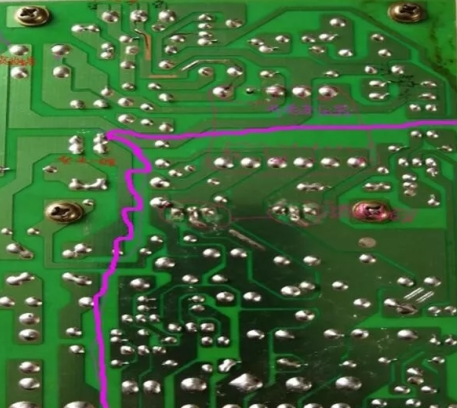

220V交流输入，通过保险，负温度热敏电阻，安规电容，共模电感组成的抗电磁干扰电路及过流保护电路，通过整流二极管整流滤波后输出300V左右的直流电压。这是电源板正面图，用红线画出的部分为热地与冷地部分（开关电源接地方式有热地和冷地之分，与220V电源直接相连的地称为热地，人体直接触摸会触电；经开关变压器阻隔后，再整流滤波后的地称为冷地，人体直接触摸不会触电）。这是电路板反面图，在图中标出开关电源的输入部分、300V滤波大电容、开关管、开关变压器、肖特基二极管等首要元器材。

依据电路板画出开关电源的电路原理图
通过对电路板的分析可知：电路由交流抗干扰电路，整流滤波电路，功率转化电路，稳压电路、保护电路等单元电路组成。
开关电源的修理是很多电工师傅经常遇到的作业，可是假如对开关电源的原理，元器材的性能不了解，修理起来还是比较困难，有的时候运气好，拿到电路板换个保险管，故障就扫除了，可是绝大多数的电路板修理起来并不是换保险就能解决问题。下面我给大家共享一下我的修理经历：
1、首先了解电路板是用在什么设备上，是什么故障现象，具体发生故障的时刻，是否让别人修理过。这些看似一些小问题，但对咱们修理的人来说很重要，能使修理少走弯路。
2、通电观测故障现象，打开机盖后，查看排线有无松脱，元器材有无虚焊、断线。
3、大致确认故障范围，断开负载电路，测验输出电压，假如无输出电压，故障一般在交流输入，开关管这侧；假如输出电压较高或较低，一般故障在稳压电路这边。
4、找出故障原因后，就可以针对不同的故障将相关元器材加以替换和调整。
5、通电测验整机，故障扫除以后，上电测验各输出电压，看故障是不是彻底扫除，等故障彻底扫除后，再接负载，使其正常运转。

开关电源常见的故障修理：
1.保险烧断，首要查看整流二极管，滤波电容及开关管，有时候抗干扰电路有故障也会导致保险烧坏。
2.无输出电压，可是保险正常，这种现象就说明开关电源没有作业，或者是作业后进入保护状态，就像这个开关电源，首先要查300V直流电压，假如正常查发动电阻R3、R7阻值是否正常，有无开路，查开关管是否正常，假如有坏的元件替换后故障扫除。
3.有输出，可是输出电压高，这种故障常来自稳压取样电路，要查看直流输出，取样电阻，光电耦合等构成的回路，在本电路中要查VR1、R16、VT3、R17、VT2、光耦，稳压管等，在实践修理过程中，取样电阻、光耦不正常较为常见。
4.输出电压过低，除稳压控制电路不正常会使输出电压过低，还有开关电源负载有短路故障，输出整流二极管故障，输出滤波电容变值，开关管的性能下降。这些都会引起输出电压下降，有必要都得查看。
5. 屡烧开关管的故障，开关管是电源板的首要器材，作业在高电压，大电流中，在实践修理过程中经常有击穿开关管的现象，关于这种故障现象。分析是什么原因引起的故障，假如是过电压引起的，那就要查滤波大电容、R2、C3、D1等。假如是过电流引起的，需求查看输出电压整流、滤波电路、负载电路是否有短路、漏电等故障。悉数查看完以后再替换相同型号的开关管，通电试机，故障扫除。
通过以上步骤来修理开关电源，再结合自身的修理经历，准能快速的扫除故障。
