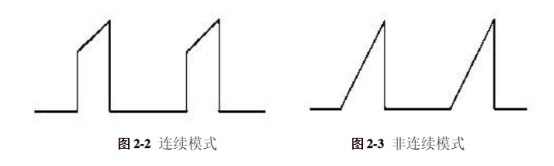

开关电源的作业形式能够分为两种：接连形式（CCM）和不接连形式（DCM）。T1—矩形脉冲宽度。从式中能够看出：当保持Um和T不变的时分，我们只需能够使脉冲宽度随输出电压的增大而变窄就能够减小U0然后保持输出电压的安稳。2.2开关电源的作业形式开关电源[9]的作业形式能够分为两种：接连形式（CCM）和不接连形式（DCM）。它们的变压器初级电流波形如图2-2、2-3所示：

由图可知，在接连形式下，初级电流是从一定幅度开始增大的，上升到峰值再迅速降到零。这表明，在接连形式下，储存在高频变压器中的能量在每个开关周期内并未悉数释放掉，所以下一开关周期具有一个初始能量。采用接连形式可减小初级峰值电流Ip和有效值电流IRMS，下降芯片的功耗，相对效率会高。但接连形式要求增大初级电感量Lp，这会导致高频变压器的体积增大。综上所述，接连形式适用于大输出功率和大尺寸高频变压器的规划傍边。非接连形式的开关电流则是从零开始上升到峰值，再降至零的。这意味着储存在高频变压器中的能量必须在每个开关周期内完全释放掉。非接连形式一般适用于小输出功率较和小尺寸高频变压器的规划傍边。在规划时，应归纳考虑两种形式的优缺点，当输出功率比较高的时分作业在CCM形式，当输出功率比较低或待机情况下作业在DCM形式。本规划的开关电源作业在DCM形式下。

反激开关电源的输入端峰值电流I=VS*Ton/L，（VS：输入电压，Ton：开关开通时刻，L：原边电感）反激式变压器开关电源，是指当变压器的初级线圈正好被直流脉冲电压鼓励时，变压器的次级线圈没有向负载供给功率输出，而仅在变压器初级线圈的鼓励电压被关断后才向负载供给功率输出，这种变压器开关电源称为反激式开关电源。

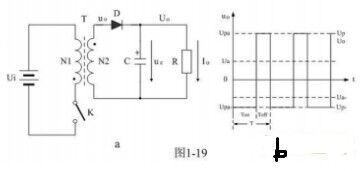

图1-19-a是反激式变压器开关电源的简单作业原理图，图1-19-a中，Ui是开关电源的输入电压，T是开关变压器，K是操控开关，C是储能滤波电容，R是负载电阻。
