开关电源的正激与反激区别
时间:2021-12-30 08:28:48 点击次数:701

开关电源的正激与反激电路还是分不清?今天为大家细致的科普一下正激式开关与反激式电路在开关电源中到底有什么区别。

下面是反激式和正激式的原理图:

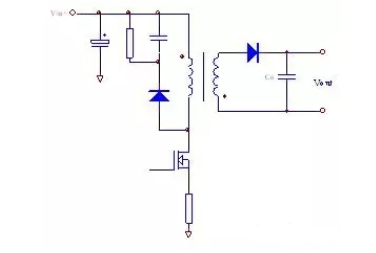

反激式:

单端正激式:

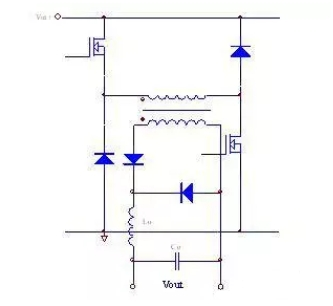

双管正激式:

由上三张图可知,反激的变压器能够看作一个带变压功用的电感,是一个buck-boost电路。正激的变压其是只要变压功用,整体能够看成一个带变压器的buck电路。二次侧接第一个整流二极管的负端接电解电容的是还击,接电感的是正激。

总地来说,正激反激工作原理不同,正激是初级工作次级也工作,次级不工作有续流电感续流,普通是CCM形式。功率因数普通不高,而且输入输出和变比占空比成比例。反激是初级工作,次级不工作,两边独立开来,普通DCM形式下,理论上是单位功率因数,但是变压器的电感会比拟小,而且需求加气隙,所以普通合适中小功率状况.普通的电源书都会有详细的引见和设计公式。

正激变压器是理想的,不储能,但是由于励磁电感(Lp)是有限值,励磁电流使得磁芯B会大,为防止磁通饱和,变压需求辅助绕组停止磁通复位;反激变压器工作方式能够看做耦合电感;电感先储能,再放能。由于反激变压器的输入、输出电压极性相反,固当开关管断开之后,次级能够提供磁芯一个复位电压,因此反激变压器不需额外增加磁通复位绕组。

下面将从各个角度细致引见这两者之间差异。

主要区别

正激反激主要区别在高频变压器的工作方式不同但他们在同一象限上。正激是当变压器原边开关管导通时同时能量被传送到负载上,当开关管截止是变压器的能量要经过磁复位电路去磁。反激是和正激相反,当原边开关管导通时给变压器存储能量。但能量不会加在负载上,当开关管截止时,变压器的能量释放到负载侧。正激开关电源,后面多的那个二级管是续流二级管,普通输出局部还会多加一个储能电感,正激和反激最重要的区别是变压器初次级的相位是反相的。

最大区别

正激与反激的工作最大区别是,当开关管关断时,正激的输出主要靠储能电感和续流二级管来维持输出,而反激的输出主要靠变压器次级释放能量来维持输出。正激电路不宜做多路输出,正激电路要用脉宽调整做稳压必需在次极整流以后串电感,不然输出电压主要由输入决议,与脉宽影响不大,脉宽只影响输出纹波。如用正激电路做多路输出原理上存在的问题:如每路输出不用电感,那么对输入变化没有稳压作用,且没有开关电源应有的平安性。假如每路加电感:那么输出电压在理论上与负载大小有关,不参与反应的回路就不正。

反激电路在原理上就合适多路输出稳压。反激电路首先储能,后把能量按各路的电压比率供给给每一路,先能够以为每路的输出比例是不变的(实践有误差看下面),按电流谁需求多给谁多的准绳分配。

关于反应

被反应的这一路总是很准的由于就是按找他来反应的,但反应的一路一定要有一点负载。不然会加大输出各路间的不均衡。能够用多路加权来停止反应,就能够使误差的矢量和为零,浅显点让误差在各路间平衡,哪路的权严重,哪路的精度就高。变压器恪守各个瞬态电压比等于线圈比,这是了解中用得最多的一个条件。

关于开关电源

正激式是开关管导通时变压器次级电路工作,反激式是开关管截止时变压器次级电路工作(开关截止,主级能量传送给次级,次级工作开关闭合,主级电感线圈存储能量)。正激式开关电源输出必需有续流二极管而反激式没有(它们的变压器绕法也不一样。反激式变压器初次极工作时间相反而正激式初次极工作时间相同)正激跟反激相比最大的问题的用的器件更多,固然仿佛没多几个,但都是必不可少,而且本钱都是很高的。电路比反激式变压器开关电源多用一个大储能滤波电感,以及一个续流二极管。 正激式变压器开关电源输出电压受占空比的调制幅度,相关于反激式变压器开关电源来说要低很多,因而,正激式变压器开关电源请求调控占空比的误差信号幅度比拟高,误差信号放大器的增益和动态范围也比拟大。

正激式变压器开关电源为了减少变压器的励磁电流,进步工作效率,变压器的伏秒容量普通都获得比拟大,并且为了避免变压器初级线圈产生的反电动势把开关管击穿,正激式变压器开关电源的变压器要比反激式变压器开关电源的变压器多一个反电动势吸收绕组,因而,正激式变压器开关电源的变压器的体积要比反激式变压器开关电源的变压器的体积大。

正激式变压器开关电源还有一个更大的缺陷是在控制开关关断时,变压器初级线圈产生的反电动势电压要比反激式变压器开关电源产生的反电动势电压高。由于普通正激式变压器开关电源工作时,控制开关的占空比都取在0.5左右,而反激式变压器开关电源控制开关的占空比都获得比拟小。

应用区别

正激式变压器不蓄积能量,只担负巧合传输,反激式变压器需把开经过程中的能量蓄积在自身,关断过程中再释放:正激式绕组同相位,反激式绕组反相;正激式变压器不用调理电感值,反激式需调理。正激式工作存在剩磁为防饱和需消磁电路,自身不蓄能需求蓄能线圈和续流二极管,反激式不用。

反激主要用在150-200瓦以下的状况,正激则用在150w到几百瓦之间。之所以反激更广范就是由于我们日常中100w以下的电源比拟常见,应用比拟常见,所以也就比拟普遍啦。原理就是一个经过储能再经过变比停止变压的,一个是直接经过变比停止变压的。正激初级绕组同名端都是正极所以叫正激,反激一个在正,一个在负所以叫反激。

反激式可做小功率,本钱低,调试相对简单些,所以在小功率开关电源中常用。它们的区别: 主变压器方面, 正激的需增加消磁绕组,当然也有的用增加两个二极管在主绕组停止消磁,无论如何正激电源必需增加消磁回路。反激不用增加输出储能电感,由于能量能贮存在次级线圈中,正激须增加输出储能电感,且整流局部需增加续流二极管。
